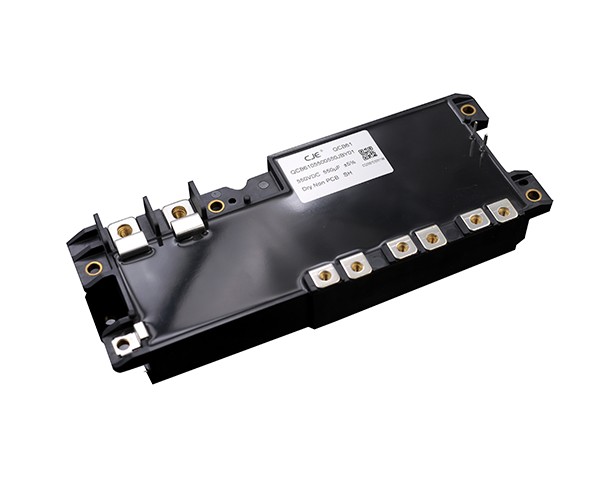

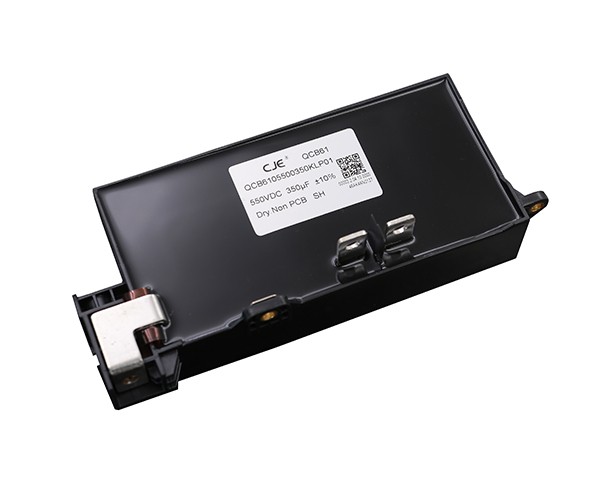

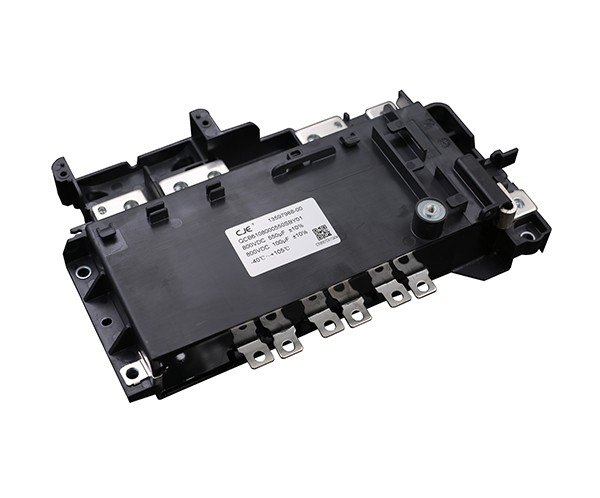

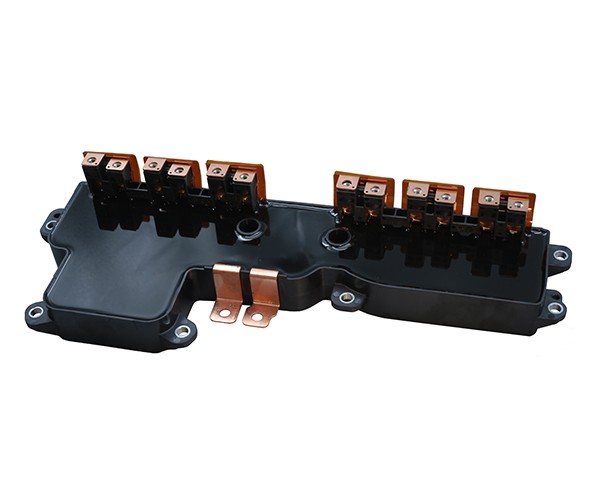

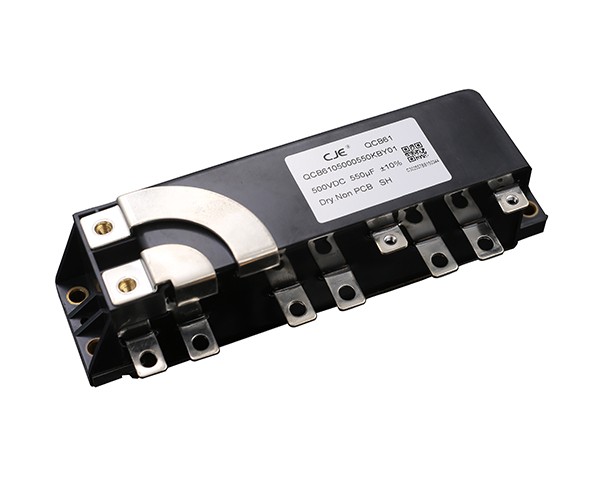

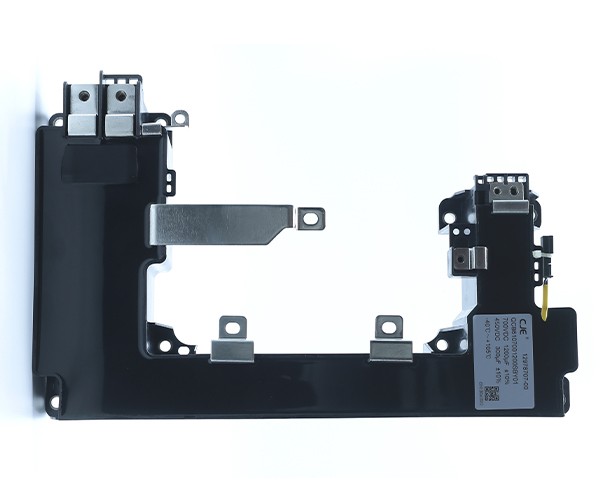

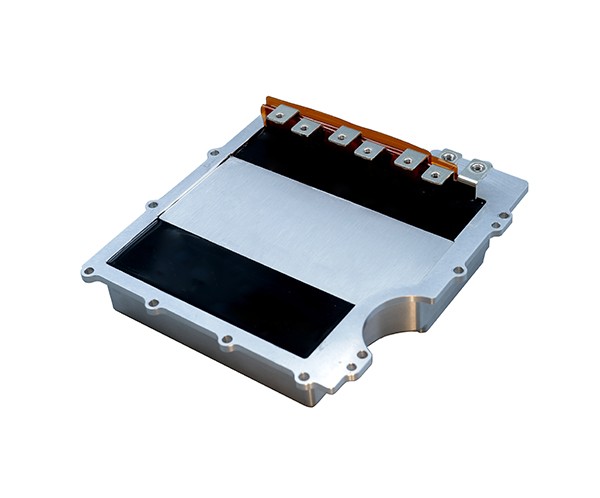

新能源汽車用金屬化膜濾波電容器
查看PDF：QCB61新能源汽車用金屬化膜濾波電容器.pdf

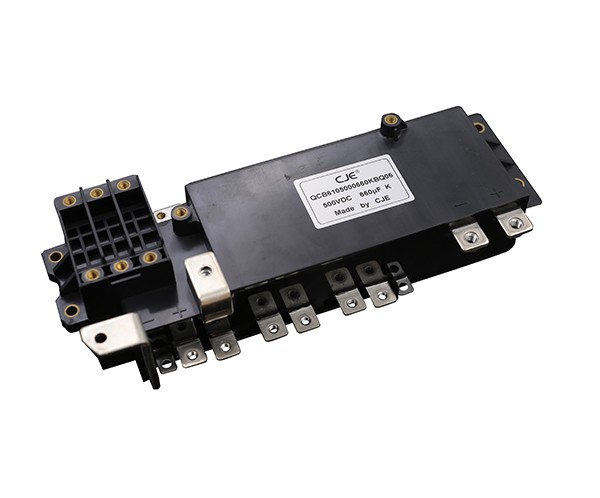

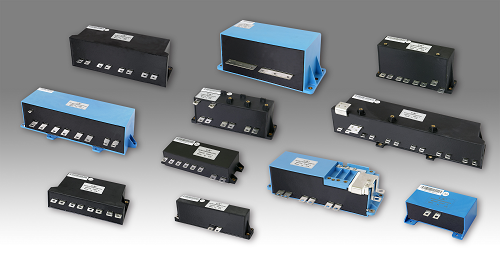

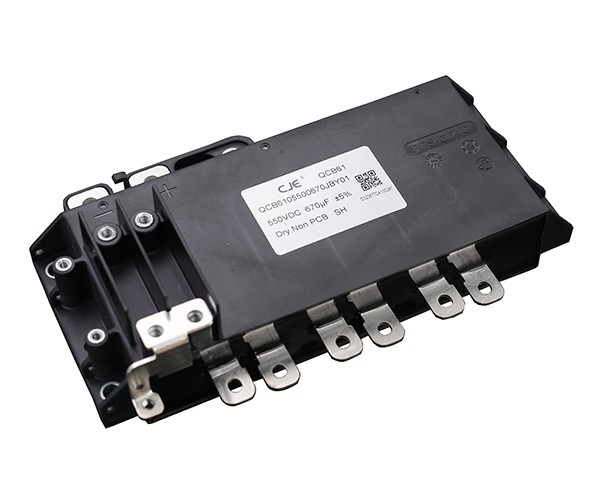

CJE憑借自身設計制造薄膜電容數十年的技術積累，應用自主知識產權的專利技術，創新研發并推出了針對節能環保綠色新能源汽車需求的EV及HEV電驅控制器專用電容器。
這些電容器額定電壓范圍200～1200VDC，電容量范圍200～2000μF，可以為10KW～160KW不同功率等級的EV/HEV電驅控制器提供膜電容解決方案。
這些電容均采用金屬化聚丙烯薄膜設計，具有優良的自愈特性，可以有效避免由于過電壓導致產品擊穿；電容的工作溫度范圍可達-40～105℃。
采用獨l創的設計及制造技術，這些電容器的串聯等效電阻ESR極低（低至0.1mΩ以下），有效值電流持續荷載能力高達250A以上。
這些電容器都具有很小的串聯等效電感（低至5nH以下），而且一般均采用內置疊層母排技術。特別適用于與IGBT的直聯式安裝，完全可以省略常規必須的緩沖電容器、直流母排，大大簡化安裝結構和安裝程序，而且控制器的緊湊程度大幅度提高。
按照客戶的需要，可以在電容器內部集成抑制共模干擾的“Y”電容。
注： 由于電池電壓、驅動功率等不同，電驅控制器的空間尺寸、內部布局也千差萬別，這些電容一般都是高度定制化的產品。請務必盡可能多地提供與電容相關的電氣特性、機械配合等信息，并與我們的研發團隊保持密切的溝通。
您的需求就是我們研發的動力！
30kw新能源汽車電控用母線電容
30kw bus bar capacitors for electric control of new energy vehicles
代表規格Representative Descriptions: QCB61 500VDC-250uF
技術參數 Technical data
引用標準 Reference Standard | GB/T17702-2013(IEC 61071：2007)；AEC Q200D | |
氣候類別Climatic Category | 40/105/21 | |
工作溫度范圍 Operating Temperature Range | -40℃ ~ 105℃ (θhs) | |
貯存溫度范圍 Storage Temperature Range | -40℃ ~ 105℃ | |
額定電壓（UNDC） Rated Voltage | 500Vdc | |
額定容量（CN） Rated Capacitance | 250μF | |
電容量準許偏差 Capacitance Tolerance | K：±10% | |
耐電壓 Voltage Proof | 極間 Between Terminals ： | 1.5UN(10S, 20±5℃) |
極殼之間 Between Terminals and Case ： | 3000Vac（10s， 50Hz，20±5℃） | |
Y電容極間 Between Terminals @ Clase Y： | 3000Vdc（2s，20±5℃） | |
介質損耗角正切tanδd | 2×10-4 | |
絕緣電阻 Insulation Resistance | ≥120MΩ @ 100VDC,60s，20±5℃ | |
等效串聯電阻ESR | ≤0.6mΩ @ 10kHz | |
自感Ls | ≤13nH (Measure under the holes) | |
較大直流側電流 Max.Irms for DC | 120A | |
較大紋波電流 Max.ripple Irms | 80A | |
較大峰值電流 ? | 2500A | |
較大沖擊電流?s | 6000A (non-repetitive) | |
非周期性沖擊電壓Us | 650V | |
爬電距離 Creepage distance | 6mm | |
電氣距離 Electrical distance | 6mm | |
預期壽命 Expected lifetime | 參考壽命曲線 Refer to expected lifetime curve | |
失效率 Failure rate | 50FIT | |
本體尺寸 Dimension （L×w×h） | 130mm×75mm×38mm | |
重量Weight | ≈0.5KG | |
θcase：外殼溫度 θcase:Temperature of case
ESR： 電容器內部等效串聯電阻的總和 ESR: The sum of all ohmic resistances occurring inside the capacitor
θhs=θcase＋I(xiàn)rms2×ESR×Rthhc

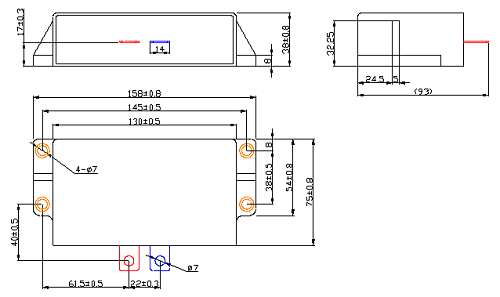

外形圖 Outline Drawing
60kw新能源汽車電控用母線電容
60kw bus bar capacitors for electric control of new energy vehicles
代表規格Representative Descriptions:QCB61 500VDC-750uF
技術參數 Technical data
引用標準 Reference Standard | GB/T17702-2013(IEC 61071：2007)；AEC Q200D | |
氣候類別Climatic Category | 40/105/21 | |
工作溫度范圍 Operating Temperature Range | -40℃ ~ 105℃ (θhs) | |
貯存溫度范圍 Storage Temperature Range | -40℃ ~ 105℃ | |
額定電壓（UNDC） Rated Voltage | 500Vdc | |
額定容量（CN） Rated Capacitance | 750μF | |
電容量準許偏差 Capacitance Tolerance | K：±10% | |
耐電壓 Voltage Proof | 極間 Between Terminals ： | 1.5UN(10S, 20±5℃) |
極殼之間 Between Terminals And Case ： | 3000Vac（10s， 50Hz，20±5℃） | |
Y電容極間 Between Terminals @Clase Y： | 3000Vdc（2s，20±5℃） | |
介質損耗角正切tanδd | 2×10-4 | |
絕緣電阻 Insulation Resistance | ≥40MΩ @ 100VDC,60s，20±5℃ | |
等效串聯電阻ESR | ≤0.4mΩ @ 10kHz | |
自感Ls | ≤12nH (Measure under the holes) | |
較大直流側電流 Max.Irms for DC | 200A | |
較大紋波電流值 Max.ripple Irms | 180A | |
較大峰值電流? | 6000A | |
較大沖擊電流?s | 12000A （non-repetitive） | |
非周期性沖擊電壓Us | 650V | |
爬電距離 Creepage distance | 6mm | |
電氣距離 Electrical distance | 6mm | |
預期壽命Expected lifetime | 參考壽命曲線 Refer to expected lifetime curve | |
失效率 Failure rate | 50FIT | |
本體尺寸 Dimension (L×w×h) | 176mm×74mm×69mm | |
重量Weight | ≈1.25KG | |
θcase：外殼溫度 θcase:Temperature of case
ESR: 電容器內部等效串聯電阻的總和 ESR: The sum of all ohmic resistances occurring inside the capacitor
θhs=θcase＋Irms2×ESR×Rthhc

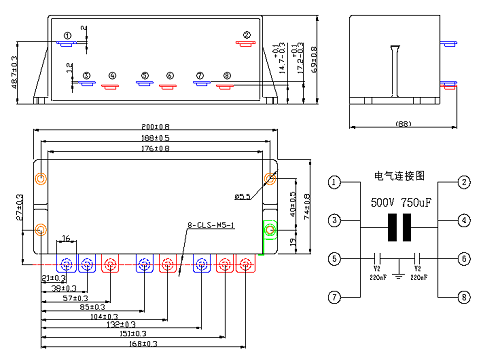

外形圖 Outline Drawing
100kw新能源汽車電控用母線電容
100kw bus bar capacitors for electric control of new energy vehicles
代表規格Representative Descriptions: QCB61 800VDC-900uF
技術參數 Technical data
引用標準 Reference Standard | GB/T17702-2013(IEC 61071：2007)；AEC Q200D | |
氣候類別Climatic Category | 40/105/21 | |
工作溫度范圍 Operating Temperature Range | -40℃ ~ 105℃ (θhs) | |
貯存溫度范圍 Storage Temperature Range | -40℃ ~ 105℃ | |
額定電壓（UNDC） Rated Voltage | 800Vdc | |
額定容量（CN） Rated Capacitance | 900μF | |
電容量準許偏差 Capacitance Tolerance | J：±5% | |
耐電壓 Voltage Proof | 極間 Between Terminals ： | 1.5UN(10S, 20±5℃) |
極殼之間 Between Terminals And Case ： | 3000Vac（10s， 50Hz，20±5℃） | |
Y電容極間 Between Terminals @Clase Y： | 3000Vdc（2s，20±5℃） | |
介質損耗角正切tanδd | 2×10-4 | |
絕緣電阻 Insulation Resistance | ≥35MΩ @ 100VDC,60s，20±5℃ | |
等效串聯電阻ESR | ≤0.3mΩ @ 10kHz | |
自感Ls | ≤15nH (Measure under the holes) | |
較大直流側電流 Max.Irms for DC | 400A | |
較大紋波電流值 Max.ripple Irms | 380A | |
較大峰值電流? | 10000A | |
較大沖擊電流?s | 25000A （non-repetitive） | |
非周期性沖擊電壓Us | 1050V | |
爬電距離 Creepage distance | 10mm | |
電氣距離 Electrical distance | 10mm | |
預期壽命Expected lifetime | 參考壽命曲線 Refer to expected lifetime curve | |
失效率 Failure rate | 50FIT | |
本體尺寸 Dimension (L×w×h) | 339mm×97mm×67mm | |
重量Weight | ≈3.75KG | |
θcase:外殼溫度 θcase：Temperature of case
ESR: 電容器內部等效串聯電阻的總和 ESR: The sum of all ohmic resistances occurring inside the capacitor
θhs=θcase＋I(xiàn)rms2×ESR×Rthhc

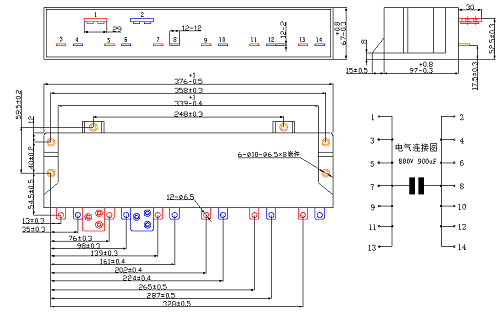

外形圖 Outline Drawing
